服务介绍

随着时代的发展、科技的进步和人们生活质量的提高,人们对于汽车的需求日益增长,同时对于汽车整体的舒适性、安全性等多方面有了更高的要求,未来汽车电气化、智能化,越来越多的电子产品走进汽车将成为一种不可阻挡的趋势。而这些电子零部件和整车的电磁兼容性对汽车的安全性、可靠性、舒适性有着至关重要的影响,因此受到了各国政府以及各汽车主机厂的严格管控,未通过电磁兼容检测的车载电子产品或汽车,将不会受到主机厂或消费者的青睐。

产品范围:

车身电子产品汽车外部照明灯、光信号装置、间接视野装置、车用风扇、电池 BMS、、开关、线束连接器、电机、行车记录仪、胎压监控系统等 信息娱乐与网联T-Box、车载信息娱乐系统、导航仪、中控显示屏、组合仪表、流媒体后视镜、蓝牙模块、HUD、车载音响、车载冰箱等
安全舒适系统空调系统、座椅调节系统、座椅加热系统、电喇叭等
发动机电子系统发动机管理 ECU、蓄电池、点火系统、发动机线束等
新能源汽车部件电机电控、车载充电机、DC/DC 变换器、车载终端等
整车民用小轿车、SUV、大巴车、叉车、起重车、客车、房车等


EMI:

测试项目 测试标准
RE辐射 零部件:CISPR 25,GB/T18655,E-marking ECE R10,EN 50498
整车:EN15194,GB 17761,GB/T30031,EN 12895
CE传导发射 CISPR 25,GB/T 18655,EN 50498

EMS:

测试项目 测试标准
CTE传导瞬态发射(低压电源12/24V) IS0 7637-2
CTE传导瞬态发射(高压电源60-1500V) ISO 7637-4
RI BCI 大电流组注入 IS0 11452-4
RI 辐射抗扰度 ISO 11452-2
RI、CI 传导抗干扰 ISO 7637-3
静电 ISO 10605
抗扰度-脉冲 A、脉冲B(高压电源60-1500V) ISO 7637-4

测试方法:

国际上车载电子产品的测试方法种类繁多,选择试验方法时,需依据试验频带、EUT 的测试部位、干扰源特性以及EUT 体积大小等参数来选择试验方法,才能正确判断EUT 的抗扰能力。一般EMS 试验主要选择的试验方法包括大电流注入(BCI,Bulk  Current  Injection)、自由场(Free field)、瞬态传导(Conducted  transient )、静电放电(ESD)法等。

测试项目(部分):

EMI(Electromagnetic interference)--一般指产品、零部件产生对外界的干扰,目前主要是以CISPR25(国标GB18655)为基础,主要有辐射骚扰和传导骚扰

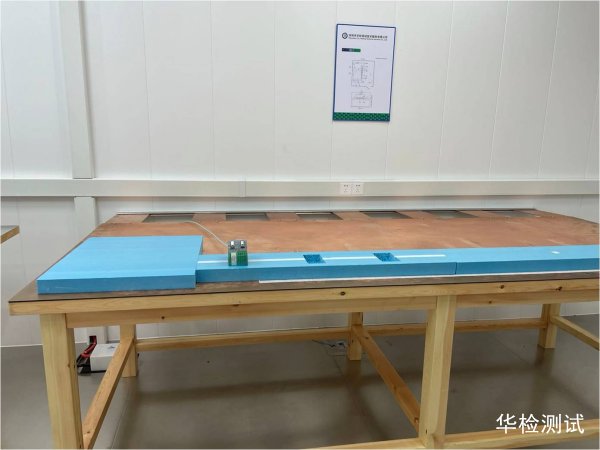

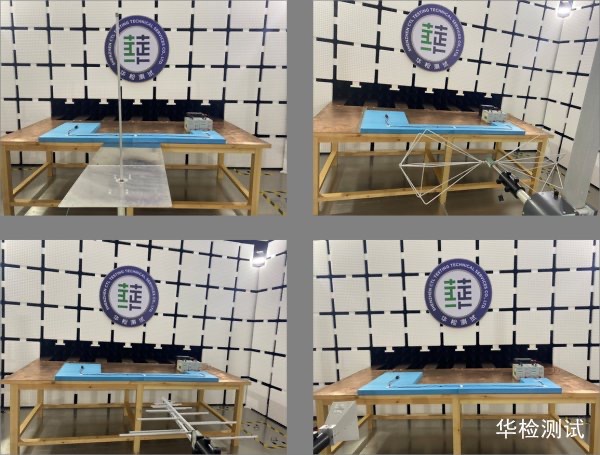

辐射骚扰(RE)
测试设备有:杆状天线,双锥天线,对数天线,喇叭天线,人工电源网络,信号放大器,接收机
测试方法为:1.DUT、AE\线缆按标准要求摆放和布置,测试天线距离DUT或者线束(0.15-1000MHz线束、1-2.5GHzDUT)1m;

2.EUT稳定工作状态;

3.设置测试频率,带宽,扫描时间;

4.开始测试,测试过程中根据频率的不同需要更换四种不同的测试天线;5.读取测试数据
辐射磁场骚扰(Magnetic Emission)
测试设备有:小环天线,人工电源网络,接收机。

测试方法:1.DUT、AE\线缆按标准要求摆放和布置,测试环天线距离DUT70mm;2.DUT稳定工作状态;3.设置测试频率,带宽,扫描时间;4.开始测试;5.读取测试数据。

(RE图1)

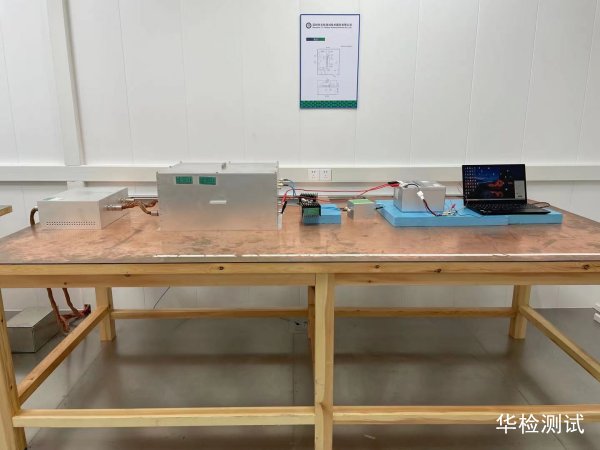

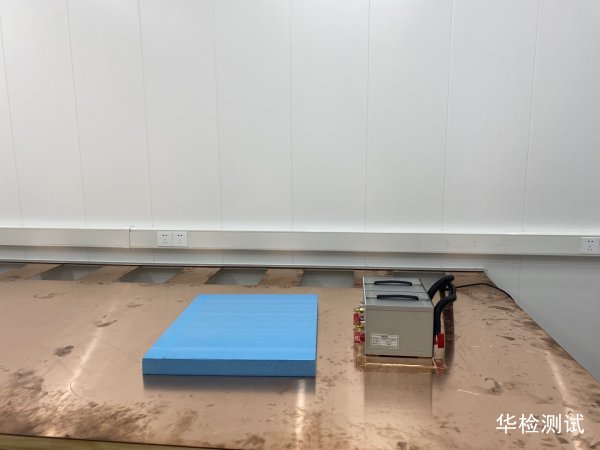

传导骚扰电压法(CE-V)
测试设备有:人工电源网络,接收机,限幅器。
测试方法:1.DUT到DC LISN的连线≤20cm;2.DUT稳定工作状态;3.设置测试带宽和测试频率;4.将接收机与DC LISN用同轴线缆连接并开始测试,抓取波形;5正极和负极都需进行测试。

(CE-电压法)


传导骚扰电流法(CE-C)
测试设备:人工电源网络,接收机,电流环,信号放大器
测试方法:1.DUT到DC LISN的连线170cm;2.EUT稳定工作状态;3.设置测试带宽和测试频率;4.将接收机与电流环用同轴线缆连接;5.将DUT的线缆穿过电流环并将电流环放置在距离DUT50mm的位置;6.开始测试,抓取波形;7. 50mm和750mm两个位置都需进行测试。

(CE电流法)


EMS(Electromagnetic Susceptibility)--一般指产品的抗外界电磁干扰的性能,根据产品大小,测试频带,干扰源特性等选择测试方法,以判断产品的抗扰能力,一般EMS主要选择的试验方法有:大电流注入法(Bulk Current Injection)、自由场法(Free field)、瞬态传导(Conducted transient)、静电放电(ESD)等

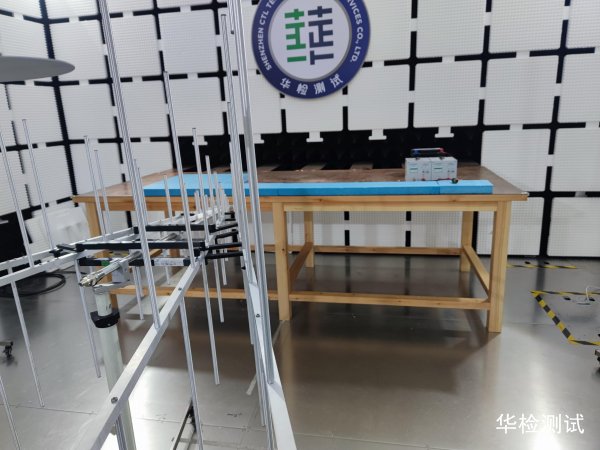

辐射抗扰度Alse(RS)
测试设备:人工电源网络,信号发生器,功率计,功放,喇叭天线,堆叠对数周期复合天线
测试方法:1.DUT的摆放同RE摆放;2.EUT稳定工作状态;3.设置测试频率和调制方式,选择测试等级;4.将发射天线对准DUT线缆中心/DUT(80-1000MHz/1-6GHz),距离1米,天线高度1米;5.打开功放开始测试,测试过程中观察产品现象。

(RS图)

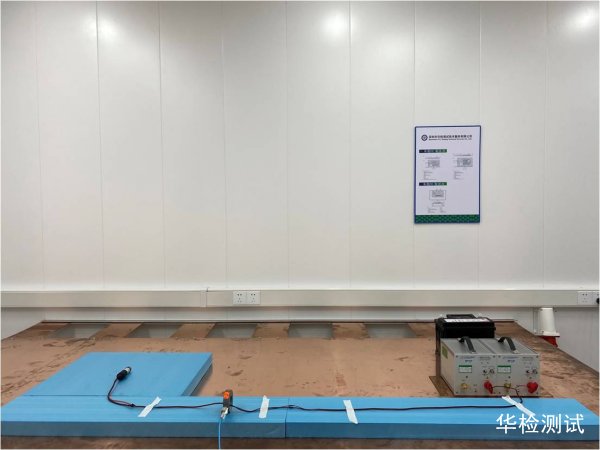

大电流注入(BCI)
测试设备:人工电源网络,信号发生器,功率计,功放,电流环。
测试方法:1.将汽车电子电气部件的线缆拉直放置在50mm绝缘垫上1700mm;2.连接好DUT和外围设备;3.将电流注入环套住线缆放置在距DUT150mm处,产品正常工作状态下发射射频信号;4.观察产品的工作状态;5.距DUT150mm,450mm,750mm处都应进行测试。

(BCI图)

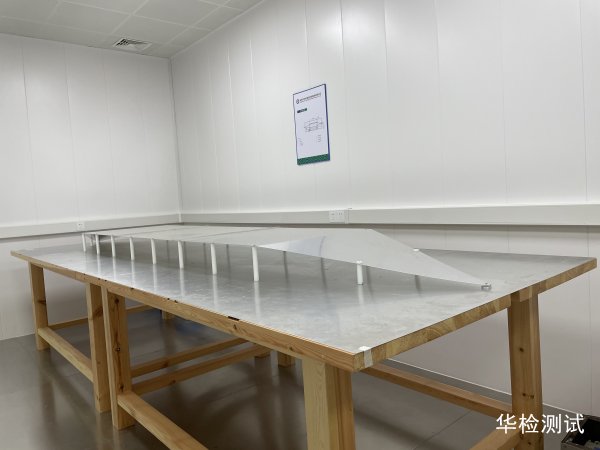

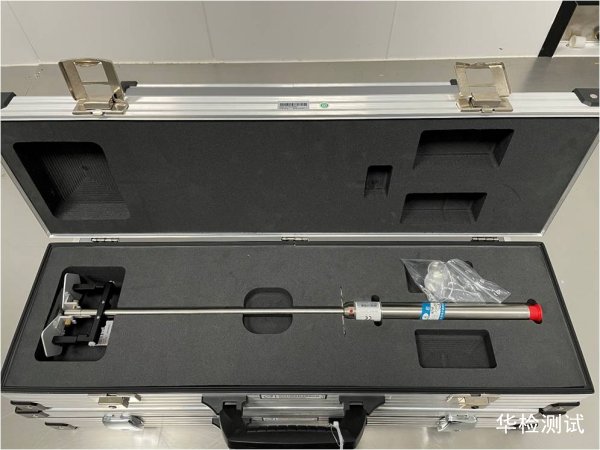

带状线(strip-line)
测试设备:人工电源网络,信号发生器,功率计,功放,带状线
测试方法:1.将汽车电子电气部件的线缆拉直放置在带状线内至少1米;2.连接好DUT和外围设备,产品正常工作状态下发射射频信号;3.观察产品的工作状态。

(带状线)

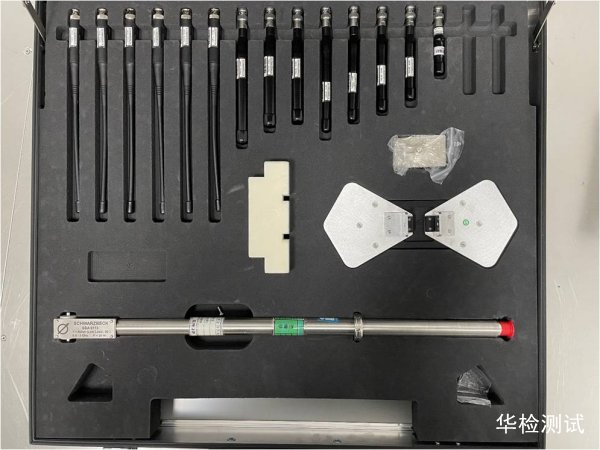

手持发射(PTI)
测试设备:人工电源网络,信号发生器,功率计,功放,蝴蝶/螺旋天线
测试方法:本测试将螺旋/蝴蝶天线置于DUT及其线束上方,与接地平板平行,DUT被测面面向天线,来模拟工作在其附近的手持便携式发射机产生的电磁场;1.连接好DUT和外围设备,DUT布置方式和RE相同;2.DUT表面及其线束与天线之间的距离根据DUT与辐射源的距离和DUT产品类型而定,该距离一般为50mm;3.连接好测试仪器,天线等;4.设置测试频率,调制方式,测试等级;5.打开功放开始测试,测试过程中观察产品现象。

(手持发射图1-图3)

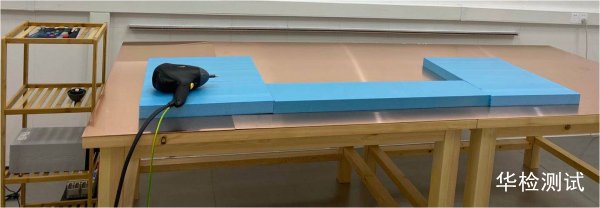

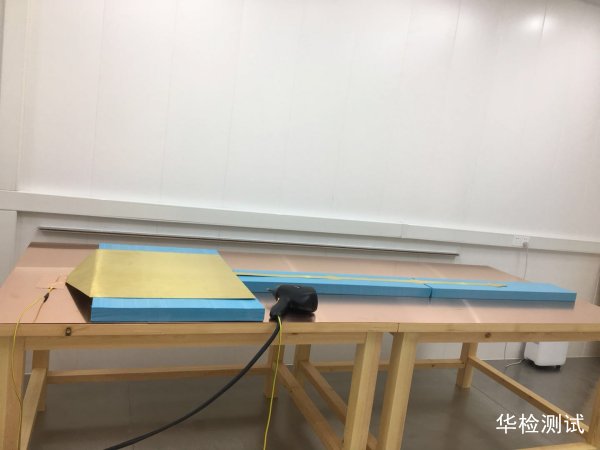

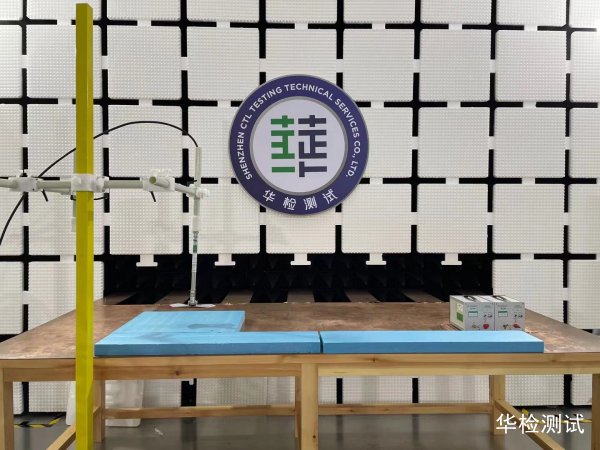

静电放电(ESD)
测试设备:人工电源网络,静电枪
测试方法:本测试对汽车电子电气部件进行三种方法测试,一是不上电模式下对产品表面和每个Pin脚进行放电,要求产品不损坏,上电能正常工作;二是上电模式放电岛的测试方式;三是上电模式的测试方式;1.EUT、AE\线缆按标准要求摆放和布置,监控好实验室温湿度(15-35℃,30-60%);2.EUT稳定工作状态;3.设置测试强度;4.选择合适的放电点位,每个点位至少放电10次;5.测试过程中观察产品现象

(汽车电子ESD图1-图2)


ISO 7637-2
汽车电子零部件电源端(DC 24V以下)通断电瞬时产生的脉冲干扰/汽车电子零部件电源端(DC 24V以下)受外部脉冲的抗干扰能力

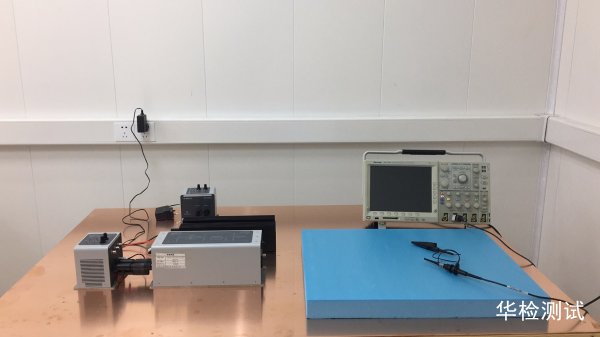

瞬态发射(CTE)
测试设备:人工电源网络,机械/电子开关,阻抗,示波器
测试方法:本测试需分别测试汽车电子部件的On→Off、Off→On的慢脉冲和快脉冲。

(瞬态发射)

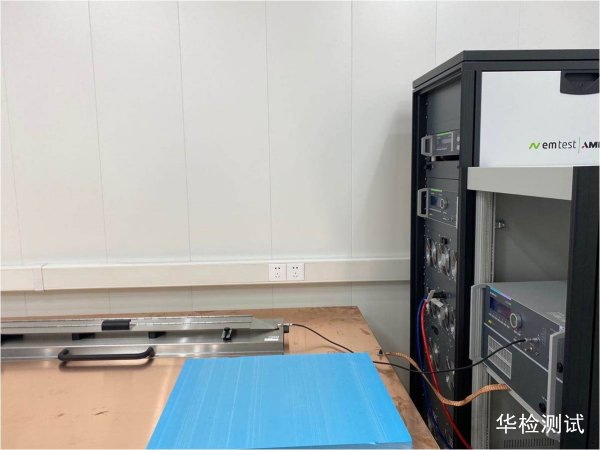

电源端瞬态传导抗扰(CTI)
测试设备:脉冲发生器,直流电源
测试方法:1.DUT到脉冲发生器的连线≤20cm;2.连接好DUT和AE,设置好测试脉冲等级;3.DUT正常工作到达稳定状态,4.输出脉冲观察产品工作状态。

(电源端瞬态传导抗扰)


ISO 7637-3 汽车电子零部件信号端受外部脉冲的抗干扰能力

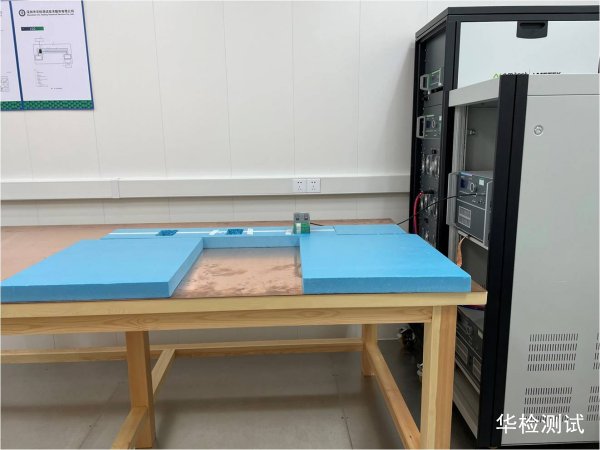

信号端瞬态传导抗扰
测试设备:脉冲发生器,直流电源,耦合钳,电流环
测试方法:本测试分DCC,ICC,CCC三种测试方法,其中ICC适用于慢脉冲,用电流注入钳进行测试,CCC适用于快脉冲,用耦合夹进行测试,DCC快脉冲和慢脉冲都适用,需要在线缆上加电容进行测试

(信号端瞬态传导抗扰图1-图2)


ISO 7637-4 高压汽车电子产品(DC 60~1500V)的骚扰和抗扰,分三个部分----1.高压骚扰;2.高压抗扰--脉冲A;3.高压抗扰--脉冲B

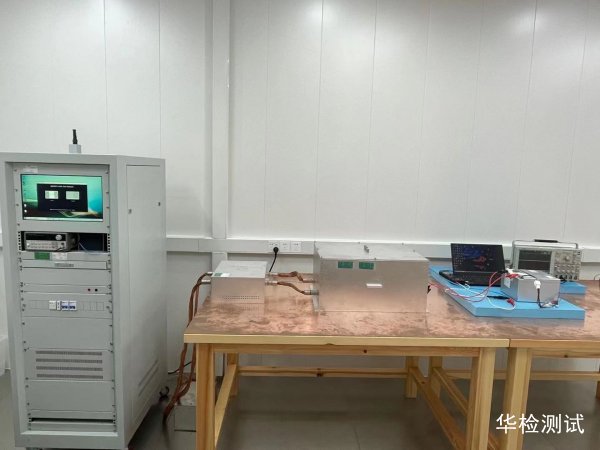

高压电源线骚扰
测试设备:阻抗网络,人工电源网络,示波器
测试方法:本测试对高压汽车电子电气部件(DC 60~1500V)电源端进行测试,抓取产品在工作过程中产生的脉冲干扰

(高压电源线骚扰图)


高压电源线抗扰(脉冲A)
测试设备:阻抗网络,人工电源网络,Balun,信号发生器,功放,功率计
测试方法:本测试对高压汽车电子电气部件(DC 60~1500V)电源端进行测试,对产品的电源输入端注入不同频率的正弦波脉冲干扰,以验证产品的抗脉冲干扰性能

(脉冲A图)


配有双 Boresight 天线塔;其主要配套设备全部进口,吸波海绵为美国 AEMI,铁氧体为韩国 SAMWHA,配 R&S 最新接收机和 Schwarzbeck 天线。

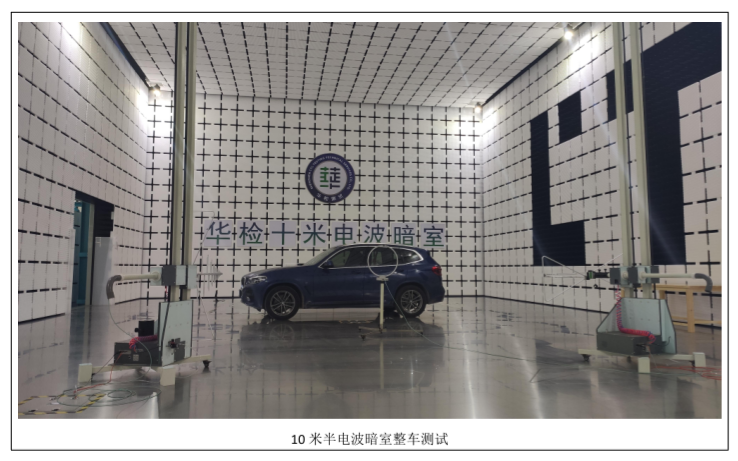

华检拥有华南最大的10米半电波暗室:23.5*14.5*9,最大测试转台直径6m,承重8000kg;
场地特色:架设双天线,有效节省测试时间;
频率范围:9KHz—26.5GHz;
实验室配有NF放大器电源30KW,辐射传导均配备200A 交直流供电。
